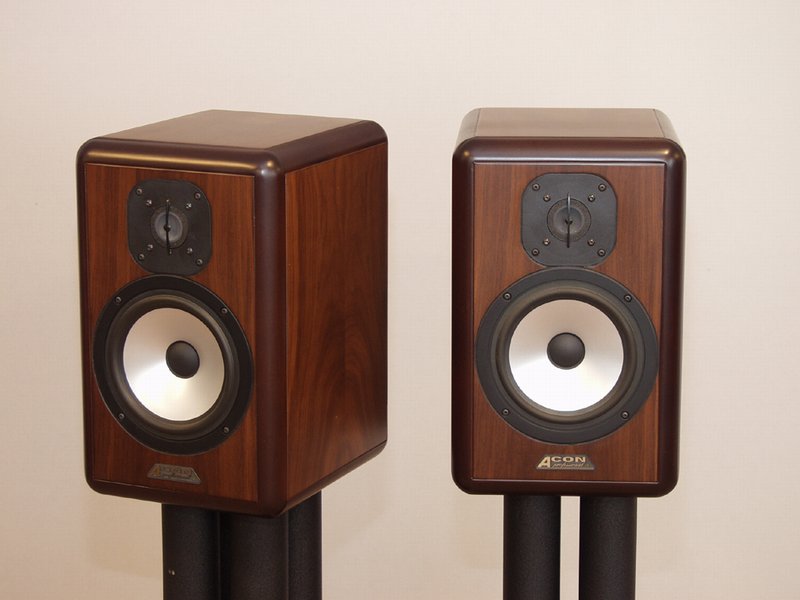

Acon A723
Model ACON A723
je dvojpásmová aktívna reprosústava, resp. štúdiový near-field monitor
so zabudovanými výkonovými
zosilňovačmi a aktívnou elektronickou fázovo korigovanou výhybkou so
strmosťou 24 dB/okt. Monitor je konštrukčne realizovaný ako uzavretá
ozvučnica. Pre rozšírenie vyžarovania na nízkych frekvenciách je použitá
elektronická basová korekcia Linkwitzovho typu, ktorá je schopná zabezpečiť
frekvenčný prenos monitora od cca 35Hz. Tento aktívny monitor je určený pre
odposluch v blízkom poli do réžií rozhlasu a televízie, digitálnych strižní,
dabingových štúdií a iných postprodukčných pracovísk. Svojimi rozmermi je
ideálny pre umiestnenie na hornú dosku mixážneho stola. Uplatnenie nájde aj
v náročných bytových Hi-Fi aplikáciách v menších priestoroch, alebo ako
zadné reprosústavy domáceho kina. Precízny výber elektroakustických meničov,
fázovo korigovaná výhybka, kvalitné, pre každý elektroakustický menič
samostatné výkonové zosilňovače a dostatočná výkonová rezerva zabezpečujú
vysokú kvalitu reprodukcie monitora aj pri náročných hudbných signáloch.
Frekvenčné spektrum monitora
do 1700Hz je prenášané kónickým reproduktorom o priemere 170mm s hliníkovou
membránou, ktorý je v uzatvorenej ozvučnici o objeme cca 10 litrov.
Optimálne určenie objemu ozvučnice a zavedená basová korekcia na nízkych
frekvenciách zabezpečujú vyrovnanú frekvenčnú charakteristiku a dobrý prenos
v oblasti najnižších frekvencií. Frekvenčné pásmo nad 1700Hz je prenášané
reproduktorom FOCAL s titanovou membránou pokrytou vrstvou tioxidu, v tvare

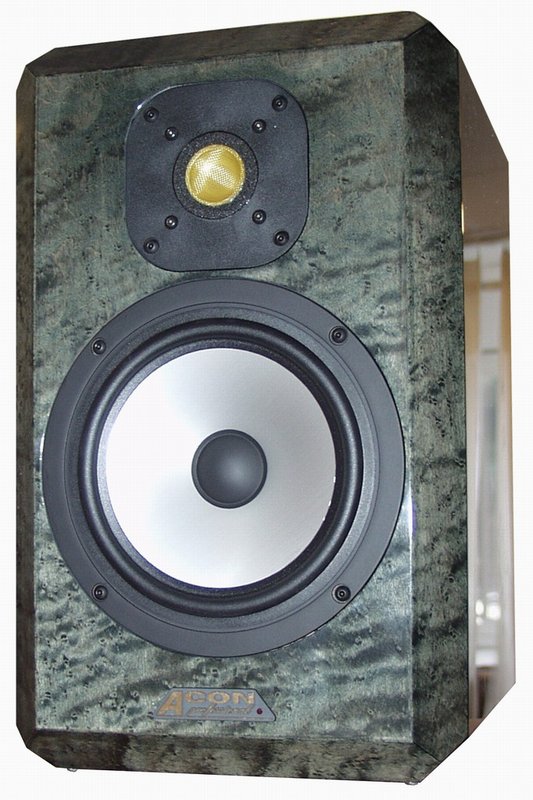

inverznej kaloty. Na prianie je možné monitor osadiť výškovým reproduktorom
s kevlarovou membránou rovnakého tvaru. Každý reproduktor je pred osadením
do monitora meraný a prípadné vzájomné odchýlky v charakteristických
citlivostiach sú bez problémov vyrovnané elektronickou cestou vo výhybke.
V monitore je použitá fázovo
korigovaná elektronická výhybka typu State Variable so strmosťou 24dB/okt
spolu s elektronickou basovou korekciou typu Linkwitz. Aby sa zamedzilo
fázovým chybám, spôsobeným mechanickým posuvom akustických stredov
jednotlivých reproduktorov, je tento posuv elektronicky korigovaný už vo
výhybke zavedením oneskorenia do výškovej cesty. Tieto opatrenia
minimalizujú fázovú chybu v oblasti deliacej frekvencie a prispievajú
k celkovej fázovej čistote monitora a tým k vynikajúcej lokalizácii
zvukového zdroja. Vstup do elektronickej výhybky je pre profesionálne
použitie riešený ako elektronicky symetrizovaný s konektorom XLR. Voliteľne
je možné monitor osadiť nesymetrickým vstupom pre aplikácie Hi-Fi s použitím
pozláteného RCA konektora. Nastavovacími prvkami výhybky (input sensitivity,
treble level, bass level, bass tilt) je možné monitor prispôsobiť ľubovoľnej
aplikácii.
Monitor A723 obsahuje tri
identické výkonové zosilňovače, jeden pre budenie výškového reproduktora a
dva v mostíkovom zapojení pre budenie basového reproduktora. Zosilňovače sú
vybudované na báze integrovaných obvodov LM3886 firmy National
Semiconductor. Vyznačujú sa veľmi nízkym harmonickým a intermodulačným
skreslením, vysokou rýchlosťou a dobrým odstupom rušivých signálov. Obvody
majú vlastnú ochranu proti prepätiu, nízkemu napätiu, prehriatiu a skratu na
výstupe. Každý výkonový zosilňovač má vlastný usmerňovač a filtráciu
napájacieho napätia. Chladenie je zabezpečené hliníkovým chladičom,
umiestneným na zadnej stene reprosústavy.
Okrem ochranných obvodov,
integrovaných priamo vo výkonových zosilňovačoch je monitor A723 vybavený
obvodmi, ktoré riadia oneskorené pripojenie reproduktorov pri zapínaní
reprosústavy a ich okamžité odpojenie pri vypnutí, zabraňujú limitácii
výkonových zosilňovačov a zabezpečujú ochranu reproduktorov pred výkonovým
preťažením. Ochranné obvody reagujú na strednú hodnotu signálu, takže
krátkodobé signálové špičky sú prenesené na elektroakustické meniče s plným
výkonom, dlhodobý výkon (jeho stredná hodnota) však neprekročí výkonovú
zaťažitelnosť reproduktora. Aby sa zabránilo mechanickému poškodeniu
basového reproduktora pri najnižších frekvenciách, je kontrolovaná tiež
maximálna výchylka jeho membrány. Stav reprosústavy je indikovaný LED diódou
na čelnej stene reprosústavy. Na zadnej stene sa nachádzajú všetky ovládacie
prvky a prípojné miesta.
Celá elektronika spolu
s výkonovým toroidným transformátorm je umiestnená v zadnej časti
reprosústavy. Skrinka reprosústavy je vyrobená z 20mm MDF dosiek a povrchovo
upravená prírodnou dyhou s možnosťou výberu dreviny.
Monitor ACON A723 je dodávaný
so zárukou dva roky, ktorá sa vzťahuje na všetky chyby spôsobené materiálom,
konštrukciou alebo výrobou a ktoré by mohli ovplyvniť vlastnosti monitora.
