Štúdiový monitor
A1034
Model ACON

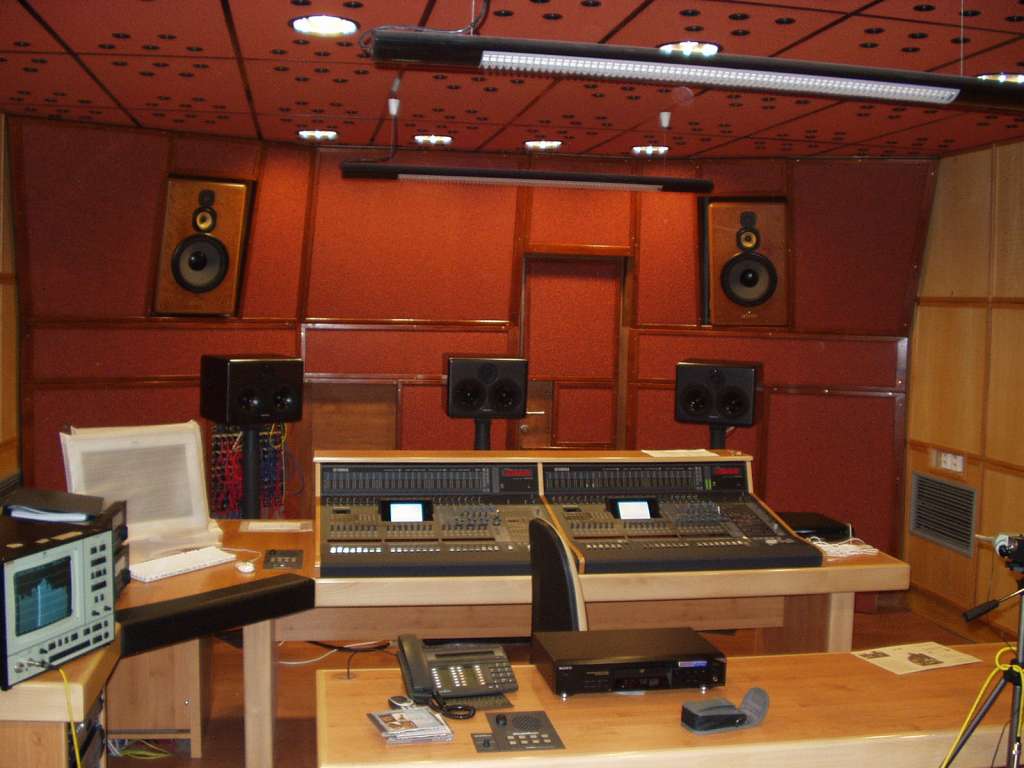

A1034 je trojpásmový aktívny štúdiový monitor so zabudovanými výkonovými zosilňovačmi a elektronickou fázovo korigovanou výhybkou so strmosťou 24 dB/okt. Rozšírenie spodného frekvenčného pásma takmer o oktávu je dosiahnuté pomocou elektronickej basovej korekcie Linkwitzovho typu. Tento monitor je určený predovšetkým do stredne veľkých akusticky upravených priestorov v rozhlasových, televíznych a podobných výrobných réžiach, kde sa vyžaduje vysoká kvalita monitorovania vyrábaného zvuku. Precízny výber elektroakustických meničov, fázovo korigovaná elektronická výhybka, elektronické vyrovnanie akustických stredov reproduktorov, mimoriadne kvalitné MOS-FET výkonové zosilňovače pre každý elektroakustický menič, technicky na veľmi dobrej úrovni konštruované ochranné obvody, to všetko je záruka vysokých úžitkových vlastností štúdiového monitora ACON A1034, ktorý pri svojej priaznivej cene splní takmer všetky nároky užívateľa.
Celé prenášané frekvenčné spektrum monitora je rozdelené do troch pásiem, pričom každé pásmo je spracovávané samostatným elektroakustickým meničom. Spektrum do 320 Hz je prenášané kónickým reproduktorom o priemere 330 mm, ktorý je v uzatvorenej ozvučnici o objeme cca 85 litrov. Optimálne určený objem ozvučnice a zavedená elektronická basová korekcia na nízkych frekvenciách zabezpečujú vyrovnanú frekvenčnú charakteristiku a dobrý prenos v oblasti najnižších frekvencií. Frekvenčné pásmo od 320 Hz do 2800 Hz prenáša kónický 130 mm dynamický reproduktor s kevlarovou membránou, ktorá v prenášanom pásme zabezpečuje minimálne zvlnenie frekvenčnej charakteristiky. Prenos od 2800Hz je zabezpečený reproduktorom s tioxidovou kaloténovou membránou o priemere 25 mm, ktorý poskytuje precíznu reprodukciu najvyšších frekvencií spektra.
Elektronická výhybka zabezpečuje na nízkej úrovni signálu ešte pred výkonovými zosilňovačmi rozdelenie signálu do troch frekvenčných pásiem a jeho úrovňovú úpravu podľa potreby. V monitore ACON A1034 je použitá elektronická výhybka typu State Variable so strmosťou 24 dB /okt. spolu s basovou korekciou typu Linkwitz. Zavedená fázová korekcia vo výhybke zabezpečuje minimálnu fázovú chybu v oblasti deliacich frekvencií. Aby sa zamedzilo fázovým chybám, spôsobeným mechanickým posuvom akustických stredov jednotlivých reproduktorov, je tento posuv elektronicky korigovaný už vo výhybke. Vstup do výhybky je riešený ako elektronicky symetrizovaný. Nastavovacími prvkami výhybky (input sensitivity, treble level, mid level, bass level, bass tilt) je možné monitor prispôsobiť ľubovoľnej aplikácii.
Monitor A1034 obsahuje štyri identické výkonové zosilňovače, po jednom pre budenie výškového a stredového reproduktora a dva v mostíkovom zapojení pre budenie basového reproduktora. Zosilňovače sú budované z diskrétnych súčiastok, osadené MOS-FET výkonovými tranzistormi. Pracujú v AB triede s vysokým kľudovým prúdom. Vyznačujú sa veľmi nízkym harmonickým a intermodulačným skreslením, vysokou rýchlosťou a vynikajúcim odstupom rušivých signálov. Každý výkonový zosilňovač má vlastný usmerňovač a filtráciu napájacieho napätia. Chladenie je zabezpečené robustnými hliníkovými chladičmi, umiestnenými na zadnej stene reprosústavy. Tu sa nachádzajú aj všetky prípojné miesta a indikačné LED.
Monitor je vybavený komplexnými ochrannými obvodmi, ktoré realizujú oneskorené pripojenie reproduktorov pri zapínaní reprosústavy a ich okamžité odpojenie pri vypnutí, zabraňujú limitácii výkonových zosilňovačov, zabezpečujú tepelnú ochranu zosilňovačov, ochranu reproduktorov pred jednosmerným napätím, ktoré sa môže objaviť na výstupoch zosilňovačov v dôsledku poruchy a tiež ochranu reproduktorov pred výkonovým preťažením. Ochranné obvody reagujú na strednú hodnotu signálu, takže krátkodobé signálové špičky sú prenesené na elektroakustické meniče s plným výkonom, dlhodobý výkon (jeho stredná hodnota) však neprekročí výkonovú zaťažitelnosť reproduktora.
Riadiaca elektronika na báze jednočipového mikroprocesora okrem iného zabezpečuje zapínanie a vypínanie reprosústavy odvodené od prítomnosti vstupného nf signálu. Po 10 minutách bez signálu prejde reprosústava do stavu Stand By, po objavení sa signálu na vstupe s sa reprosústava uvedie do činnosti. Stav reprosústavy je indikovaný LED diódami na čelnej i zadnej stene.

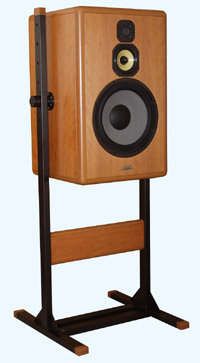

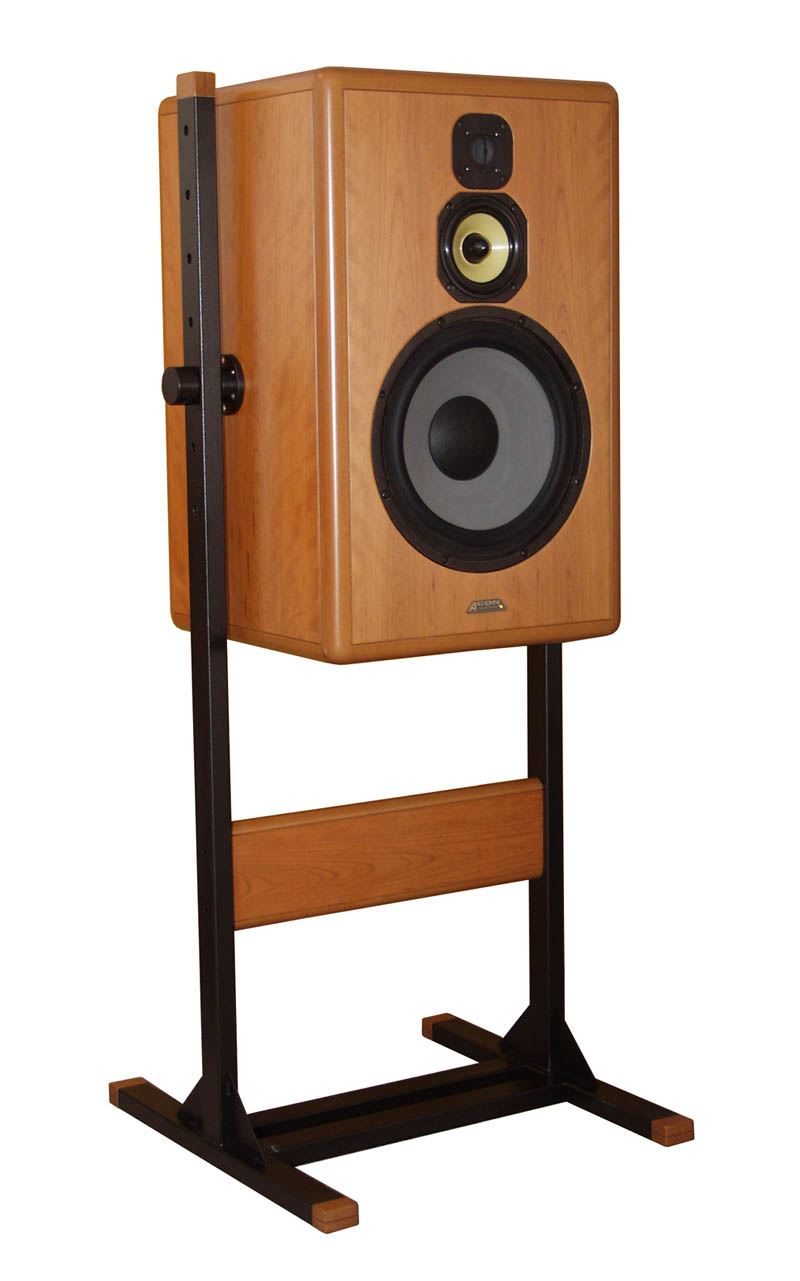

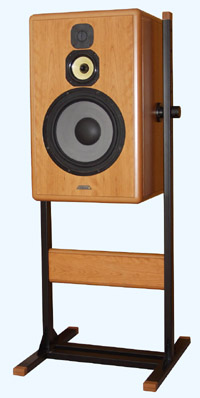

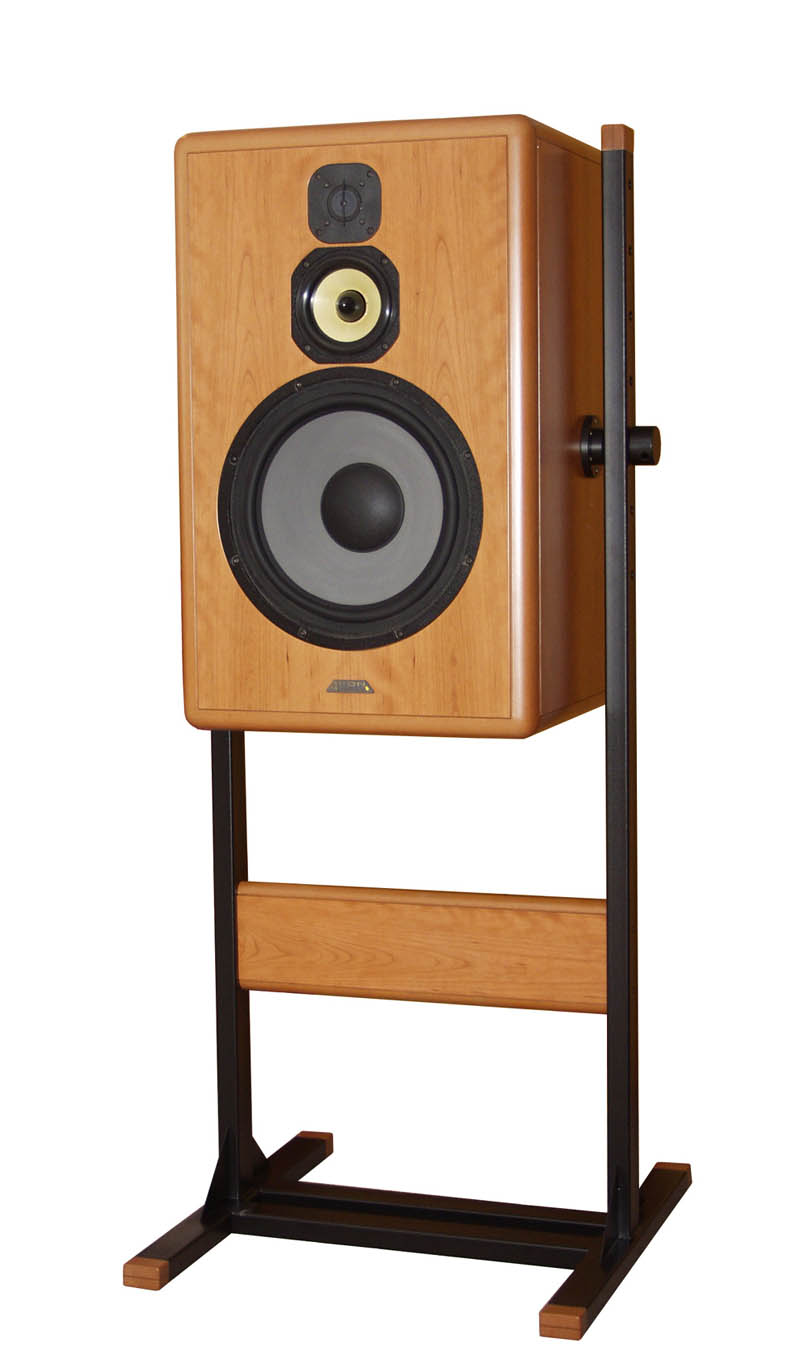

Celá elektronika spolu s výkonovým toroidným transformátorm je umiestnená v zadnej časti reprosústavy. Skrinka reprosústavy je vyrobená z 30mm MDF dosiek a povrchovo upravená prírodnou dyhou s možnosťou výberu dreviny. Ako príslušenstvo sa dodáva stojan ST-3 pre optimálne umiestnenie reprosústavy s možnosťou výškového nastavenia a nastavenia sklonu.
