Acon A1134

Model ACON A1134 je trojpásmová stĺpová aktívna reprosústava kategórie high-end so zabudovanými výkonovými zosilňovačmi a elektronickou fázovo korigovanou výhybkou so strmosťou 24 dB/okt. Rozšírenie spodného frekvenčného pásma takmer o oktávu je dosiahnuté pomocou elektronickej basovej korekcie Linkwitzovho typu. Táto sústava je odvodená od profesionálneho štúdiového monitora A1034B a je určená predovšetkým priaznivcom verného zvuku. Umiestňuje sa na podlahu na hroty. Precízny výber elektroakustických meničov, fázovo korigovaná elektronická výhybka, elektronické vyrovnanie akustických stredov reproduktorov, mimoriadne kvalitné MOS-FET výkonové zosilňovače pre každý elektroakustický menič, technicky na veľmi dobrej úrovni konštruované ochranné obvody, to všetko je zárukou vysokých úžitkových vlastností reprosústavy A1134.

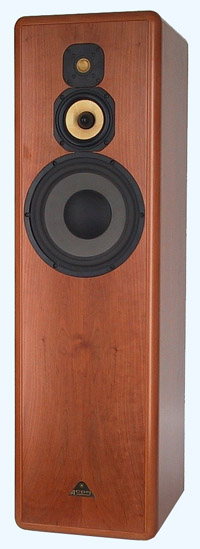

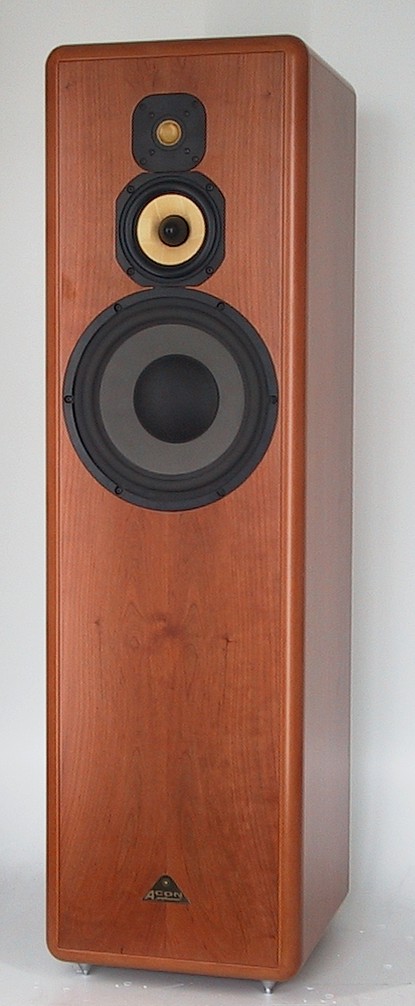

Celé prenášané frekvenčné spektrum sústavy je rozdelené do troch pásiem, pričom každé pásmo je spracovávané samostatným elektroakustickým meničom. Spektrum do 320 Hz je prenášané kónickým reproduktorom o priemere 280 mm, ktorý je v uzatvorenej ozvučnici o objeme cca 46 litrov. Optimálne určený objem ozvučnice a zavedená elektronická basová korekcia na nízkych frekvenciách zabezpečujú vyrovnanú frekvenčnú charakteristiku a dobrý prenos v oblasti najnižších frekvencií. Frekvenčné pásmo od 320 Hz do 2800 Hz prenáša kónický 130 mm dynamický reproduktor s kevlarovou membránou, ktorá v prenášanom pásme zabezpečuje minimálne zvlnenie frekvenčnej charakteristiky. Prenos od 2800Hz je zabezpečený reproduktorom s titanovou membránou pokrytou vrstvou tioxidu, v tvare inverznej kaloty.

Elektronická výhybka zabezpečuje na nízkej úrovni signálu ešte pred výkonovými zosilňovačmi rozdelenie signálu do troch frekvenčných pásiem a jeho úrovňovú úpravu podľa potreby. V reprosústave A1134 je použitá elektronická výhybka typu State Variable so strmosťou 24 dB /okt. spolu s basovou korekciou typu Linkwitz. Zavedená fázová korekcia vo výhybke zabezpečuje minimálnu fázovú chybu v oblasti deliacich frekvencií. Aby sa zamedzilo fázovým chybám, spôsobeným mechanickým posuvom akustických stredov jednotlivých reproduktorov, je tento posuv elektronicky korigovaný už vo výhybke. Vstup sústavy je riešený ako elektronicky symetrizovaný s konektorom XLR.

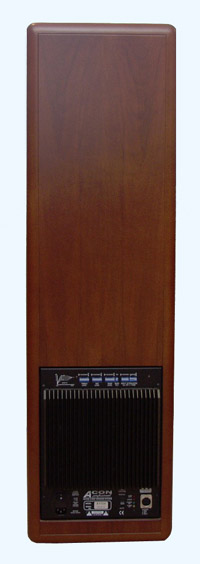

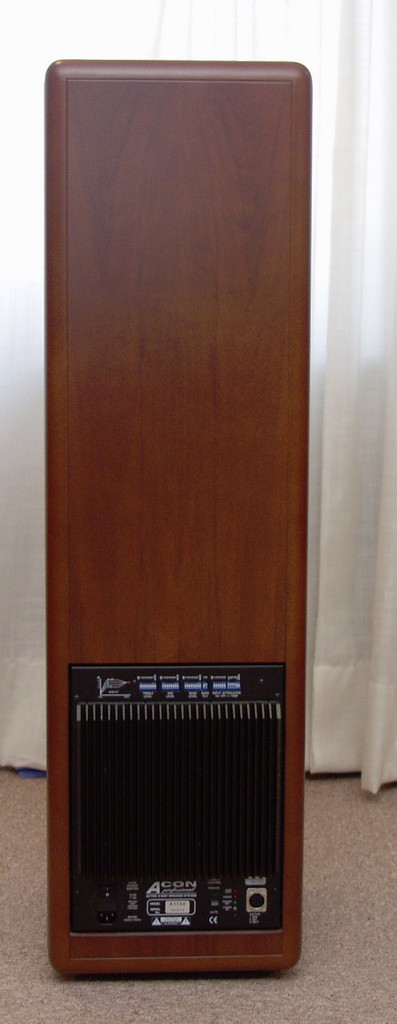

Sústava A1134 obsahuje štyri identické výkonové zosilňovače, po jednom pre budenie výškového a stredového reproduktora a dva v mostíkovom zapojení pre budenie basového reproduktora. Zosilňovače sú budované z diskrétnych súčiastok, osadené MOS-FET výkonovými tranzistormi. Pracujú v AB triede s vysokým kľudovým prúdom. Vyznačujú sa veľmi nízkym harmonickým a intermodulačným skreslením, vysokou rýchlosťou a vynikajúcim odstupom rušivých signálov. Každý výkonový zosilňovač má vlastný usmerňovač a filtráciu napájacieho napätia. Chladenie je zabezpečené hliníkovými chladičmi, umiestnenými na zadnej stene reprosústavy, kde sa nachádzajú aj všetky ovládacie prvky a prípojné miesta.

Reprosústava je vybavená komplexnými ochrannými obvodmi, ktoré realizujú oneskorené pripojenie reproduktorov pri zapínaní reprosústavy a ich okamžité odpojenie pri vypnutí, zabraňujú limitácii výkonových zosilňovačov, zabezpečujú tepelnú ochranu zosilňovačov, ochranu reproduktorov pred jednosmerným napätím, ktoré sa môže objaviť na výstupoch zosilňovačov v dôsledku poruchy a tiež ochranu reproduktorov pred výkonovým preťažením. Ochranné obvody reagujú na strednú hodnotu signálu, takže krátkodobé signálové špičky sú prenesené na elektroakustické meniče s plným výkonom, dlhodobý výkon (jeho stredná hodnota) však neprekročí výkonovú zaťažitelnosť reproduktora.

Riadiaca elektronika na báze jednočipového mikroprocesora okrem iného zabezpečuje zapínanie a vypínanie reprosústavy odvodené od prítomnosti vstupného nf signálu. Po 10 minutách bez signálu prejde reprosústava do stavu Stand By, po objavení sa signálu na vstupe s sa reprosústava uvedie do činnosti. Stav reprosústavy je indikovaný LED diódami na čelnej i zadnej stene.

Celá elektronika spolu s výkonovým toroidným transformátorm je umiestnená v dolnej časti reprosústavy. Skrinka reprosústavy je vyrobená z 30mm MDF dosiek a povrchovo upravená prírodnou dyhou s možnosťou výberu dreviny. Ako príslušenstvo sa dodávajú štyri nastaviteľné hroty a podložky.
