Acon Arcus

Model ARCUS je dvojpásmová aktívna podlahová reprosústava so zabudovanými výkonovými zosilňovačmi a aktívnou elektronickou fázovo korigovanou výhybkou so strmosťou 24 dB/okt. Vzhľadom ku skutočnosti, že reprosústava je konštrukčne realizovaný ako uzavretá ozvučnica, je pre rozšírenie vyžarovania na nízkych frekvenciách použitá elektronická basová korekcia Linkwitzovho typu, ktorá je schopná zabezpečiť frekvenčný prenos reprosústavay od cca 30Hz. Táto aktívna reprosústava je určená predovšetkým pre náročné bytové Hi-Fi aplikácie v menších priestoroch. Optimálny objem odposluchovej miestnosti je do 60m³. Precízny výber elektroakustických meničov, fázovo korigovaná výhybka, kvalitné, pre každý elektroakustický menič samostatné výkonové zosilňovače budované z diskrétnych súčiastok, dostatočná výkonová rezerva zabezpečujú vysokú kvalitu reprodukcie reprosústavy aj pri najnáročnejších hudobných signáloch.

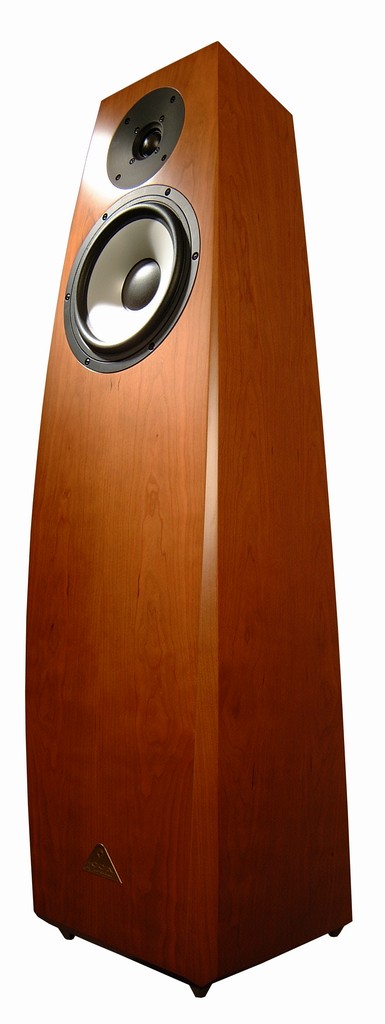

Frekvenčné spektrum reprosústavy do 2100Hz je prenášané kónickým reproduktorom Visaton o priemere 210mm s hliníkovou membránou, ktorý je v uzatvorenej ozvučnici o objeme cca 22 litrov. Optimálne určenie objemu a zavedená basová korekcia na nízkych frekvenciách zabezpečujú vyrovnanú frekvenčnú charakteristiku a dobrý prenos v oblasti najnižších frekvencií. Frekvenčné pásmo nad 2100Hz je prenášané reproduktorom Scan-Speak s textilnou membránou v tvare kaloty. Každý reproduktor je pred osadením do reprosústavy meraný a prípadné vzájomné odchýlky v charakteristických citlivostiach sú bez problémov vyrovnané elektronickou cestou vo výhybke.

V reprosústave je použitá fázovo korigovaná elektronická výhybka typu State Variable so strmosťou 24dB/okt spolu s elektronickou basovou korekciou Linkwitzovho typu. Aby sa zamedzilo fázovým chybám, spôsobeným mechanickým posuvom akustických stredov jednotlivých reproduktorov, je tento posuv elektronicky korigovaný už vo výhybke zavedením oneskorenia do výškovej cesty. Tieto opatrenia minimalizujú fázovú chybu v oblasti deliacej frekvencie a prispievajú k celkovej fázovej čistote reprosústavy a tým k vynikajúcej lokalizácii zvukového zdroja. Vstup do elektronickej výhybky je riešený ako elektronicky symetrizovaný s konektorom XLR. Voliteľne je možné reprosústavu osadiť nesymetrickým vstupom s použitím pozláteného RCA konektora. Nastavovacími prvkami výhybky (input sensitivity, treble level, bass level, bass tilt) je možné reprosústavu prispôsobiť ľubovoľnej aplikácii a posluchovému priestoru.

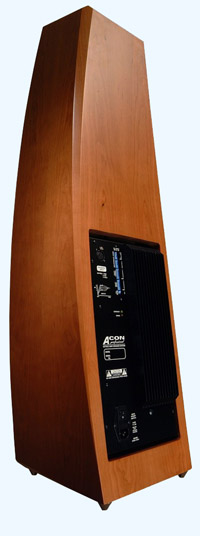

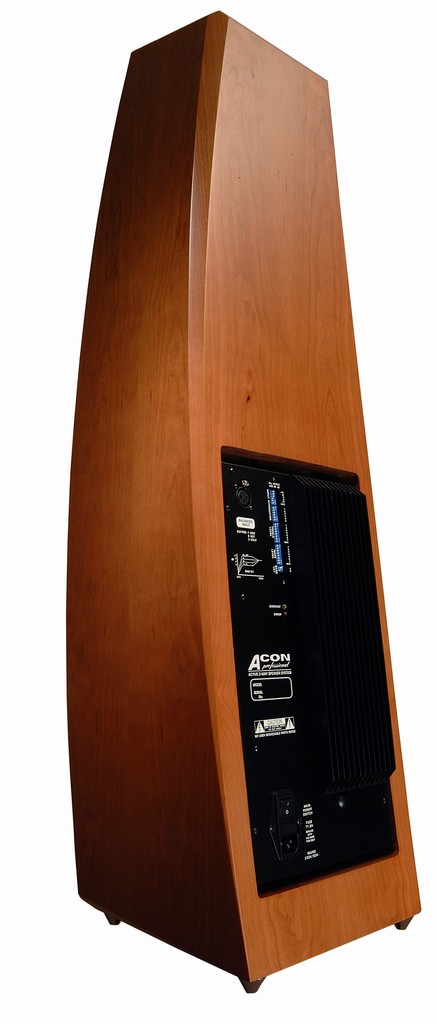

Reprosústava ARCUS obsahuje tri identické výkonové zosilňovače, jeden pre budenie výškového reproduktora a dva v mostíkovom zapojení pre budenie basového reproduktora. Zosilňovače sú budované z diskrétnych súčiastok, osadené MOS-FET budičmi a výkonovými tranzistormi. Pracujú v AB triede s vysokým kľudovým prúdom. Vyznačujú sa veľmi nízkym harmonickým a intermodulačným skreslením, vysokou rýchlosťou a vynikajúcim odstupom rušivých signálov. Každý výkonový zosilňovač má vlastný usmerňovač a filtráciu napájacieho napätia. Chladenie je zabezpečené robustným hliníkovým chladičom, umiestneným na zadnej stene reprosústavy.

Reprosústava je vybavená komplexnými ochrannými obvodmi, ktoré riadia oneskorené pripojenie reproduktorov pri zapínaní reprosústavy a ich okamžité odpojenie pri vypnutí, zabraňujú limitácii výkonových zosilňovačov, zabezpečujú tepelnú ochranu zosilňovačov, ochranu reproduktorov pred jednosmerným napätím, ktoré sa môže objaviť na výstupoch zosilňovačov v dôsledku poruchy a tiež ochranu reproduktorov pred výkonovým preťažením. Ochranné obvody reagujú na strednú hodnotu signálu, takže krátkodobé signálové špičky sú prenesené na elektroakustické meniče s plným výkonom, dlhodobý výkon (jeho stredná hodnota) však neprekročí výkonovú zaťažitelnosť reproduktora. Aby sa zabránilo mechanickému poškodeniu basového reproduktora pri najnižších frekvenciách, je kontrolovaná tiež maximálna výchylka jeho membrány. Stav reprosústavy je indikovaný LED diódami na čelnej i zadnej stene reprosústavy. Tu sa nachádzajú aj všetky ovládacie prvky a prípojné miesta.

Celá elektronika spolu s výkonovým toroidným transformátorm je umiestnená v spodnej časti reprosústavy. Skrinka reprosústavy je vyrobená z 28mm MDF dosiek a povrchovo upravená prírodnou dyhou s možnosťou výberu dreviny.

Reprosústava sa umiestňuje priamo na podlahu, bez použitia stojanov. Výška reprosústavy je navrhnutá tak, aby bol výškový reproduktor približne vo výške ucha sediaceho poslucháča. Reprosústava stojí na štyroch výškovo nastaviteľných hrotoch, ktoré zabraňujú prenosu vibrácií medzi podlahou a reprosústavou. Súčasťou dodávky sú aj podložky pod hroty.

Reprosústava ARCUS je dodávaná so zárukou päť rokov, ktorá sa vzťahuje na všetky chyby spôsobené materiálom, konštrukciou alebo výrobou a ktoré by mohli ovplyvniť vlastnosti reprosústavy.

   TECHNICKÉ ÚDAJE:
