Signálový prepínač

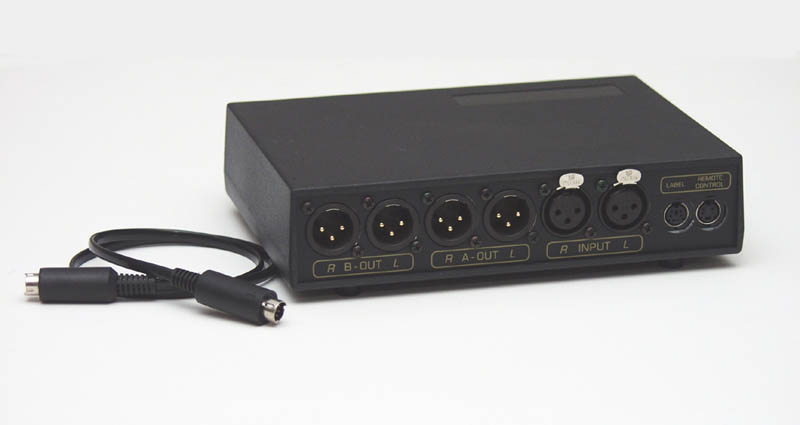

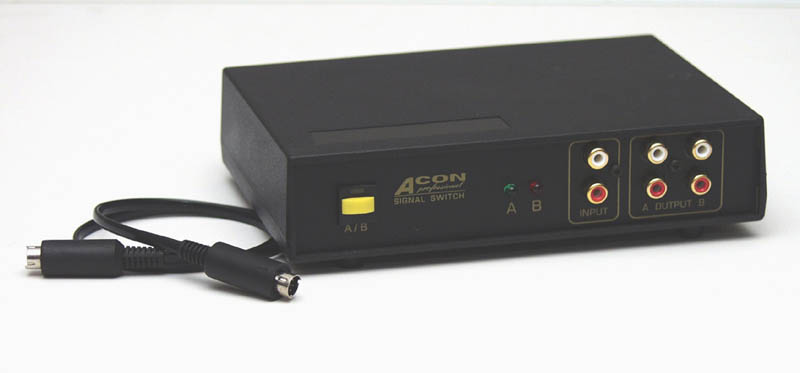

Signálový prepínač slúži na porovnávanie dvoch zariadení systémom A-B testu. Prepína nízkoúrovňový signál (signál s linkovou úrovňou) z jedného vstupu do dvoch výstupov. Signál je prepínaný pomocou relé, v ceste signálu nie sú žiadne aktívne prvky. Prepínač je možné využiť aj v opačnom smere, tzn. prepínať dva výstupy do jedného vstupu. Pripojenie signálov môže byť asymetrické cez konektory RCA (CINCH), alebo symetrické prostredníctvom konektorov XLR. Prepínač je dvojkanálový (stereo). Prepínač bol navrhnutý ako príslušenstvo k predzosilňovaču SCA12R. Napájanie aj ovládanie prepínača je realizované z predzosilňovača pomocou prepojenia CONTROL LINK. Prepínanie signálov sa ovláda cez diaľkový ovládač predzosilňovača. Prepínač môže pracovať aj samostatne (bez predzosilňovača) v režime STAND ALONE. V takomto prípade je potrebný externý sieťový napájač. Prepínanie signálov sa ovláda pomocou tlačítka, pripojeného k prepínaču dvojžilovým káblikom. Zvolený vstup, resp. výstup je signalizovaný prostredníctvom dvoch vysokosvietivých LED na čelnom paneli. Prepínač má aj konektor pre pripojenie externej signalizácie.



Tienený sieťový kábel

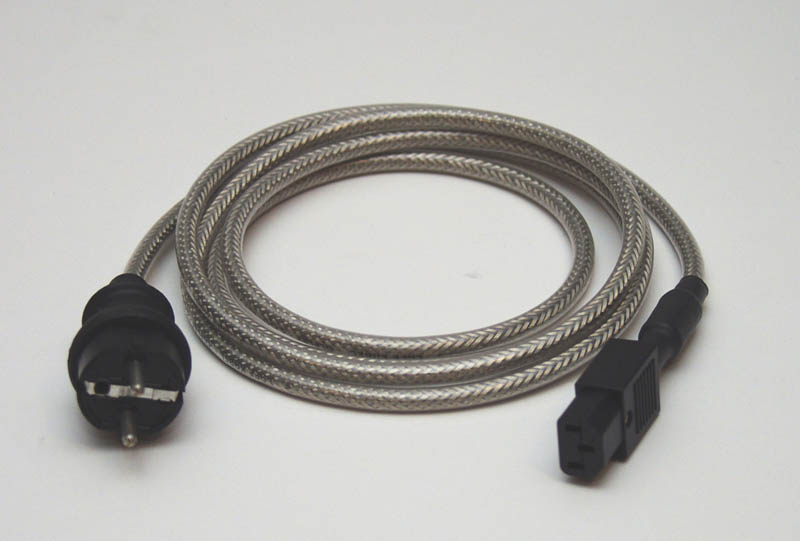

Tienený sieťový kábel s feritovým prstencom slúži pre napájanie tých audio  prístrojov, ktoré majú odnímateľný sieťový prívod s EURO zásuvkou. Tienenie je prostredníctvom nulovacieho kolíka na strane prístroja spojené s kostrou napájaného prístroja a tvorí tak vlastne predĺženie kovovej skrinky okolo sieťového prívodu až k sieťovej zásuvke. To zabraňuje jednak vniknutiu rušenia z okolia do sieťového prívodu a jednak prieniku brumu zo sieťového prívodu do paralelne vedených signálových káblov. Na opačnej strane kábla je tienenie nezapojené, takže ním za žiadnych okolností netečie prúd. Feritový prstenec tesne pri vstupe sieťovej šnúry do prístroja pôsobí ako vf filter.
