Acon Ultima 4

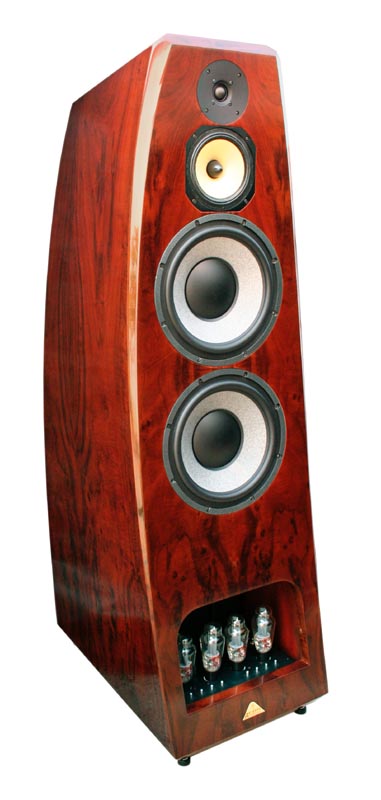

Ultima 4  je najvyšší model novej generácie aktívnych reproduktorov modelového radu ULTIMA. Pri návrhu tejto reprosústavy sme sa snažili vyhnúť akýmkoľvek kompromisom.

Ozvučnica je z  vrstvenej a ohýbanej MDF  hrúbky 32 mm, tvarovaná tak, aby boli splnené nielen estetické kritériá, ale aby vynikli aj akustické vlastnosti samotnej ozvučnice. Zakrivené steny majú priaznivý vplyv na rozloženie stojatého vlnenia vo vnútri ozvučnice, skosené hrany zabraňujú difrakcii zvukových vĺn. Vibrácie stien ozvučnice sú minimalizované jednak sústavou prepážok, jednak tlmením, ktorým sú steny ozvučnice pokryté zvnútra. Vnútorné tlmenie pozostáva z 2mm vrstvy bitúmenu, 5mm vrstvy filcu a 50mm vrstvy minerálnej vlny. Konkávna predná stena zabezpečuje rovnakú vzdialenosť všetkých meničov od ucha poslucháča. Celá ozvučnica je robená výlučne ručne, vrátane ohýbania a dyhovania. Výroba jedného páru trvá asi 10 týždňov. O náročnosti výroby si urobíte predstavu ak si uvedomíte, že predná stena je zakrivená v horizontálnej i vertikálnej rovine, takže tvorí časť gule a táto guľová plocha je potiahnutá prírodnou dyhou. Luxusný tvar si vyžaduje i luxusný povrch, ktorý sa upravuje prírodnou dyhou zo vzácnych drevín, ako je brazílsky či indický palisander alebo korenicové dyhy. Drevo sa morí podľa priania zákazníka tak, aby reprosústavy ladili s interiérom. Na povrch je nanesený lak v 8 vrstvách, ktorý sa ručne leští do vysokého lesku. Každá reprosústava je svojim spôsobom originál.

Použité elektroakustické meniče patria k tomu najlepšiemu, čo ponúkajú výrobcovia reproduktorov. Ako výškový menič je použitý top model firmy Scan-Speak s označením REVELATOR s 1“ textilnou membránou tvaru kaloty. Magnetický systém používa patentovanú technológiu „Symmetric Drive“, ktorá takmer eliminuje elektrický fázový posuv. Uzávery symetrických magnetických systémov slúžia zároveň ako vodiče tepla. Nie je potrebné chladenie cievky ferofluidom, čím sa zlepšila mikrodynamika a linearita. Predná stena reproduktoru zo strojovo opracovaného hliníka hrúbky 5mm vytvára krátky zvukovod, čo prispieva ku kontrolovanej smerovosti už od 2kHz. Reproduktor je jednoducho vynikajúci.

Stredový menič firmy Focal so 7“ polykevlarovou membránou sa vyznačuje predovšetkým veľmi tvrdým závesom, čo prispieva k linearite a plochému frekvenčnému priebehu vo veľmi širokom rozsahu frekvencií. Pýši sa veľmi vysokou citlivosťou 94,8 dB, takže na jeho budenie postačuje aj menej výkonný, v tomto prípade elektrónkový zosilňovač.

Dva basové meniče z prestížnej AUDIOM série firmy Focal na prvý pohľad upútajú obrovskými magnetickými systémami, zloženými každý zo šiestich samostatných magnetov. Membrány s priemerom 13“ z patentovaného sendvičového materiálu „W“ (materiál je považovaný za najľahší, a pritom najpevnejší materiál na výrobu membrán) majú pomerne tvrdé závesy z polyuretanovej peny. Reproduktory produkujú veľmi tvrdé, suché a konkrétne basy, vzhľadom na obrovskú plochu oboch membrán s neuveriteľnou mohutnosťou.

V dolnej časti reprosústavy sú umiestnené výkonové zosilňovače, ktoré budia jednotlivé meniče. Každý menič (reproduktor) má svoj vlastný výkonový zosilňovač. Dva elektrónkové zosilňovače s výkonom po 24W v každej reprosústave budia samostatne stredový a výškový reproduktor. Vzhľadom na vysokú citlivosť a charakter limitácie elktrónkového zosilňovača je to výkon viac než dostatočný. Štyri výkonové zosilňovače, osadené MOS-FET výkonovými tranzistormi, vždy dva v mostíkovom zapojení budia samostatne každý basový menič . Celkový výkon basovej sekcie je 600W sinusový výkon, 3000W špičkový výkon.

Elektronická výhybka zabezpečuje rozdelenie signálu do troch frekvenčných pásiem a jeho úrovňovú úpravu podľa potreby. Toto rozdelenie sa deje ešte pred výkonovými zosilňovačmi na nízkej úrovni signálu. V reprosústave ULTIMA je použitá elektronická výhybka typu State Variable so strmosťou 24dB/okt. spolu s basovou korekciou typu Linkwitz. Zavedená fázová korekcia vo výhybke zabezpečuje minimálnu fázovú chybu v oblasti deliacich frekvencií. Aby sa zamedzilo fázovým chybám, spôsobeným mechanickým posuvom akustických stredov jednotlivých reproduktorov, je tento posuv elektronicky korigovaný už vo výhybke. Vstup sústavy je riešený ako elektronicky symetrizovaný s konektorom XLR.

Reprosústava je vybavená komplexnými ochrannými obvodmi, ktoré realizujú oneskorené pripojenie reproduktorov pri zapínaní reprosústavy a ich okamžité odpojenie pri vypnutí, zabraňujú limitácii výkonových zosilňovačov, zabezpečujú tepelnú ochranu zosilňovačov, ochranu reproduktorov pred jednosmerným napätím, ktoré sa môže objaviť na výstupoch zosilňovačov v dôsledku poruchy a tiež ochranu reproduktorov pred výkonovým preťažením. Ochranné obvody reagujú na strednú hodnotu signálu, takže krátkodobé signálové špičky sú prenesené na elektroakustické meniče s plným výkonom, dlhodobý výkon (jeho stredná hodnota) však neprekročí výkonovú zaťažitelnosť reproduktora.

Riadiaca elektronika na báze jednočipového mikroprocesora vyhodnocuje signály z ochranných obvodov  a zabezpečuje ovládanie jednotlivých blokov. Okrem iného zabezpečuje aj zapínanie a vypínanie reprosústavy odvodené od prítomnosti vstupného nf signálu. Po 40 minutách bez signálu prejde reprosústava do stavu Stand By, po objavení sa signálu na vstupe sa reprosústava uvedie do činnosti. Stav reprosústavy je indikovaný LED diódami na čelnej i zadnej stene.

Malé zamyslenie nad tým, prečo sme sa rozhodli použiť elektrónkové zosilňovače pre budenie stredového a výškového reproduktora.

Aby zvuk zodpovedal názvu reprosústav, musí tomu byť podriadené aj riešenie aktívnej časti. Topológia akéhokoľvek zosilňovača pre High -End má svoje základné pravidlá, ktorých stručný výpočet je asi takýto:



·    čo najjednoduchšia a najkratšia cesta signálu, v ideálnom prípade jeden lineárny aktívny prvok,

·      žiadne spätné väzby,

·      minimálné skreslenie prosté nepárných harmonických,

·      dostatočné nízky výstupný odpor pre dané reproduktory v zostave,

·      žiadne, alebo aspoň čo najmenší počet komplexných impedancii v topológii zosilňovača,

·      dôsledný výber všetkých komponentov, aktívných i pasívných, na základe skúseností i posluchových testov.



Výber znamená i rozhodnutie pre druh aktívného prvku. Niekedy je to na celý život. Ortodoxné lipnutie na tradícii obvykle zužuje priestor pre optimálne rozhodnutie. Z toho, čo sme sa naučili a počuli a čo nám ponúkajú doterajšie výdobytky vedy a techniky je zrejmé, že basovej časti spektra vládnu polovodiče. Smerom k vyšším frekvenciám však kraľuje jednočinná trióda. Správne spojenie týchto prvkov znamená spojenie správnych firiem z týchto odlišných obvodárských smerov. Ucho audiofila nech dá odpoveď.

Výkonový zosilňovač relevantného výkonu s jedným aktívnym prvkom je nedosiahnuteľný sen, ale s dvoma elektrónkami to už ide veľmi dobre. Dokonca dve za sebou v správnom návrhu dokážu svoje prednosti zvýrazniť. Záverové časti ich prevodových charakteristík sa kladne prejavia najmä v limitácii, ktorá je symetricky plynulá a nežne mäkká. Výkonové triódy, ako zdroj konštantného napätia, pre svoj malý reálny vnútorný odpor a prevod výstupného transformátora poskytujú dostatočne nízky výstupný odpor.

V našej konštrukcii, napriek doporučeniu vyhýbať sa kondenzátorom a transformátorom, teda reaktančným prvkom, tieto používame. Jeden kondenzátor a jeden transformátor. I keď podľa vžitých predstáv sa považujú za kondenzátory v signálovej ceste len tie medzi aktívnymi prvkami, my považujeme za takéto všetky. Nielen blokovacie v katódach lámp, ale i všetky v napájacích zdrojoch. Každý zdroj napätia pre aktívny prvok musí mať nulový vnútorný odpor pre striedavý signál  celého spracovávaného audiospektra . Preto sú v Ultime použité špeciálne fóliové polypropylénové kondenzátory i v napájacích zdrojoch anódových napätí i v zdrojoch predpätí koncových lámp samostatne. Elektrolytické kondenzátory sú použité len v prvých článkoch filtrov. Keďže JJ sami vyrábajú elektrolytické i polypropylénové kondenzátory, majú o nich široké spektrum poznatkov. Aj to núti robiť prísny výber, najmä tých fóliových kondenzátorov. Technické parametre napovedia veľa. Je rozdiel, či stratový činiteľ je v desaťtisícinách, alebo v stotinách na 10kHz. Takisto rýchlosť prebehu v desiatkach, alebo tisícoch V/us je rozdiel. Ale vplyv na zvuk majú i ďalšie parametre kondenzátorov. Nielen meranie, ale i posluchové testy  teda sú dôležitým procesom pri ich výbere.

Výstupné transformátory, keďže sú našej konštrukcie od návrhu až po kompletáciu, sú pre Ultimu ušité na mieru. Optimalizovaný návrh separátne pre stredy a výšky umožňuje dosiahnuť takmer ideálne prenosové vlastnosti pre tieto prevodníky.
