Acon Divus
Top model DIVUS je
vlajkovou loďou medzi reprosústavami ACON. Koncepčne vychádza z modelov
A1134/A1334, s ktorými má zhodnú
elektroniku, používa však iné reproduktory (meniče) a zmenená je tiež
ozvučnica. Pri vývoji tejto reprosústavy sme sa snažili vyhnúť akýmkoľvek
kompromisom. Ozvučnica z 30mm hrubej MDF je tvarovaná tak, že sa zlepšila
nielen estetika reprosústavy (v čitateľskej ankete časopisu WATT získala
táto reprosústava ocenenie „Dizajn roku 2000“), ale aj akustické vlastnosti
samotnej ozvučnice. Zakrivené steny majú priaznivý vplyv na rozloženie
stojatého vlnenia vo vnútri ozvučnice, skosené hrany zabraňujú difrakcii
zvukových vĺn. Dozadu ustupujúca predná stena čiastočne koriguje posuv
akustických stredov reproduktorov, takže nie je potrebná taká výrazná
korekcia elektronickou cestou ako u modelov s rovnou prednou stenou. Celá
ozvučnica je robená výlučne ručne, vrátane ohýbania a dyhovania. Výroba
jedného páru trvá asi tri týždne. O náročnosti výroby si urobíte predstavu
ak si uvedomíte, že predná stena je zakrivená v horizontálnej i vertikálnej
rovine, takže tvorí časť gule a táto guľová plocha je potiahnutá prírodnou

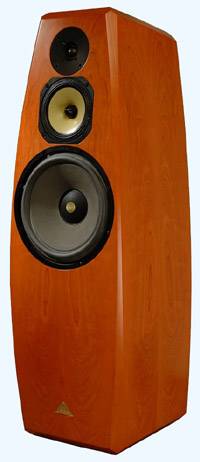

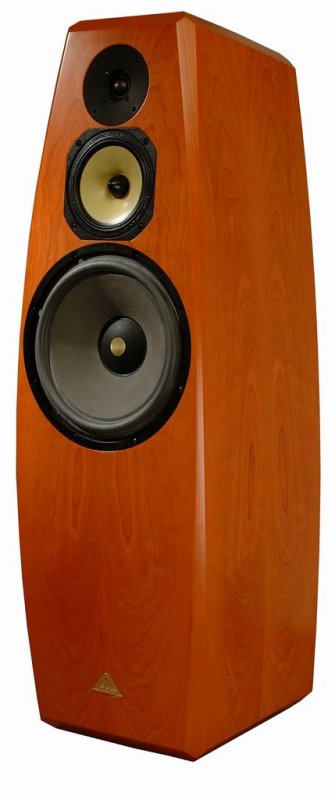

dyhou. Luxusný tvar si vyžaduje i luxusný povrch, tahže okrem štandardnej
dyhy ako je čerešňa, orech či javor si môžete vybrať i exotické dreviny, ako

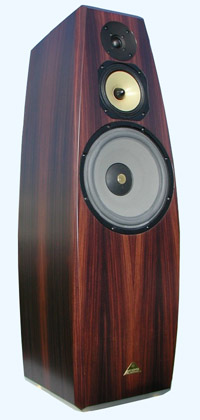

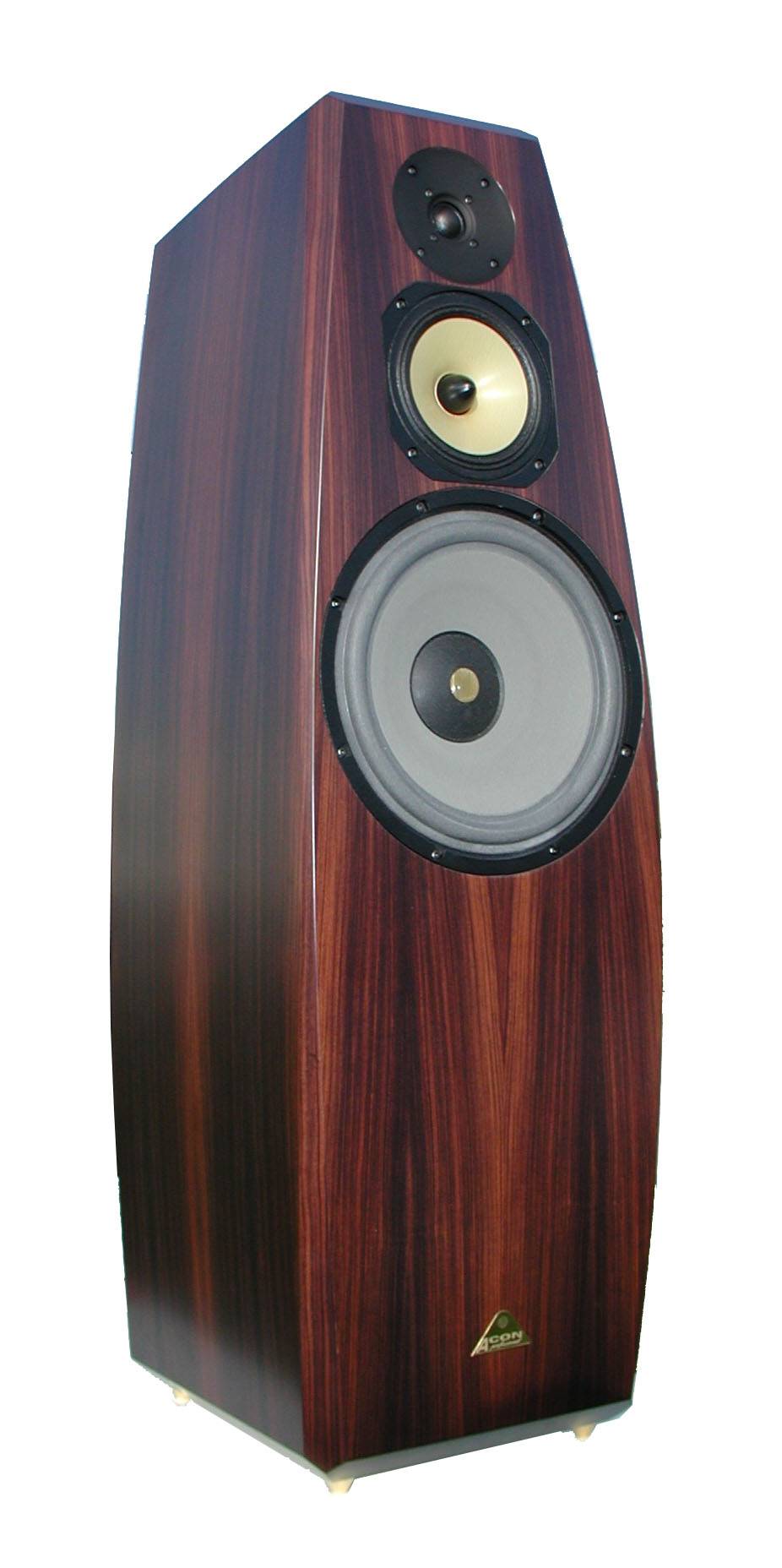

napr. indický či brazílsky palisander, prípadne i lak brúsený a leštený do
vysokého lesku.
Použité elektroakustické
meniče patria k tomu najlepšiemu, čo ponúkajú výrobcovia reproduktorov. Ako
výškový menič je použitý top model firmy Scan-Speak s označením REVELATOR s
1“ textilnou membránou tvaru kaloty. Magnetický systém používa patentovanú
technológiu „Symmetric Drive“, ktorá takmer eliminuje elektrický fázový
posuv. Uzávery symetrických magnetických systémov slúžia zároveň ako vodiče
tepla. Nie je potrebné chladenie cievky ferofluidom, čím sa zlepšila
mikrodynamika a linearita. Predná stena reproduktoru zo strojovo
opracovaného hliníka hrúbky 5mm vytvára krátky zvukovod, čo prispieva ku
kontrolovanej smerovosti už od 2kHz. Reproduktor je jednoducho vynikajúci.
Stredový a basový menič sú z
prestížnej AUDIOM série firmy Focal. Stredový reproduktor so
7“polykevlarovou membránou sa vyznačuje predovšetkým veľmi tvrdým závesom,
čo prispieva k linearite a plochému frekvenčnému priebehu vo veľmi širokom
rozsahu frekvencií. Basový menič na prvý pohľad upúta obrovským magnetickým
systémom, zloženým zo šiestich samostatných magnetov. Membrána s priemerom
13“ z materiálu Polyglass má pomerne tvrdý záves z polyuretanovej peny.
Reproduktor produkuje veľmi tvrdé, suché a konkrétne basy s neuveriteľnou
mohutnosťou.
V dolnej časti
reprosústavy je umiestnená celá elektronika spolu s výkonovým toroidným
transformátorm. Sústava DIVUS obsahuje štyri identické výkonové zosilňovače,
po jednom pre budenie výškového a stredového reproduktora a dva v mostíkovom
zapojení pre budenie basového reproduktora. Zosilňovače sú budované z
vyberaných diskrétnych súčiastok, osadené MOS-FET výkonovými tranzistormi.
Pracujú v AB triede s vysokým kľudovým prúdom. Vyznačujú sa veľmi nízkym
harmonickým a intermodulačným skreslením, vysokou rýchlosťou a vynikajúcim
odstupom rušivých signálov. Každý výkonový zosilňovač má vlastnú filtráciu
napájacieho napätia. Celková filtračná kapacita je 90 000 mF. Chladenie je
zabezpečené hliníkovým chladičom, umiestneným na zadnej stene reprosústavy,
kde sa nachádzajú aj všetky ovládacie prvky a prípojné miesta.
Elektronická výhybka
zabezpečuje rozdelenie signálu do troch frekvenčných pásiem a jeho úrovňovú
úpravu podľa potreby. Toto rozdelenie sa deje ešte pred výkonovými
zosilňovačmi na nízkej úrovni signálu. V reprosústave DIVUS je použitá
elektronická výhybka typu State Variable so strmosťou 24dB/okt. spolu s
basovou korekciou typu Linkwitz. Zavedená fázová korekcia vo výhybke
zabezpečuje minimálnu fázovú chybu v oblasti deliacich frekvencií. Aby sa
zamedzilo fázovým chybám, spôsobeným mechanickým posuvom akustických stredov
jednotlivých reproduktorov, je tento posuv elektronicky korigovaný už vo
výhybke. Vstup sústavy je riešený ako elektronicky symetrizovaný s
konektorom XLR.
Reprosústava je vybavená
komplexnými ochrannými obvodmi, ktoré realizujú oneskorené pripojenie
reproduktorov pri zapínaní reprosústavy a ich okamžité odpojenie pri
vypnutí, zabraňujú limitácii výkonových zosilňovačov, zabezpečujú tepelnú
ochranu zosilňovačov, ochranu reproduktorov pred jednosmerným napätím, ktoré
sa môže objaviť na výstupoch zosilňovačov v dôsledku poruchy a tiež ochranu
reproduktorov pred výkonovým preťažením. Ochranné obvody reagujú na strednú
hodnotu signálu, takže krátkodobé signálové špičky sú prenesené na
elektroakustické meniče s plným výkonom, dlhodobý výkon (jeho stredná
hodnota) však neprekročí výkonovú zaťažitelnosť reproduktora.
Riadiaca elektronika na báze
jednočipového mikroprocesora okrem iného zabezpečuje zapínanie a vypínanie
reprosústavy odvodené od prítomnosti vstupného nf signálu. Po 10 minutách
bez signálu prejde reprosústava do stavu Stand-by, po objavení sa signálu na
vstupe sa reprosústava uvedie do činnosti. Stav reprosústavy je indikovaný
LED diódami na čelnej i zadnej stene.
Ako príslušenstvo sa dodávajú
štyri nastaviteľné hroty a podložky, na prianie pozlátené 24-karátovým
zlatom a tienená sieťová šnúra s feritovým prstencom pre odfiltrovanie VF
rušenia.
